SHD-5G

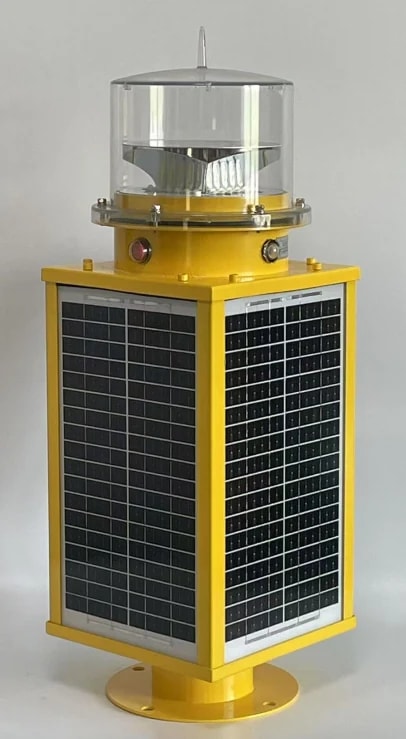

SHD-5G一体化太阳能航标灯

下载产品资料

DOCX · 中文原始资料

联系我们

适应场所

桥梁、勘探井位、灯桩、船舶导航、浮标等相关需要警示场所。

产品特性

SHD-5G型航标灯是根据航标发展新趋势而研发的航标新型灯器。它集航标灯、4块太阳能板、免维护蓄电池为一体，全密封设计。整灯结构坚固，安装使用方便可靠。外壳采用不锈钢材质激光切割无缝焊接而成，表面经过热喷塑工艺处理，防腐性能更好。内部自主研发的反射式光学系统将LED光源反折射压缩成水平光柱，从而持续输出超高亮发光效果。该产品可以大大简化浮标上层结构，减轻了安装和维护时的劳动强度。由于一体化程度高，降低了故障发生的概率，提高了航标灯的整体可靠性。可以根据工程需要增加GPS、BD和RTU功能，实现远程同步闪光和状态监控。

技术参数

发光强度	闪光方式	闪烁	恒定光
	绿色	~526candela	~529candela
	红色、白色、蓝色	~509candela	~410candela
	视距范围（T=0.74）	绿色：10海里	10海里
		红色、蓝色、白色10海里	10海里
	垂直发散角	≥8º（符合国际IALA标准）
	水平发光角度	360º
控制系统	自主发光时间	>300小时	>150小时
	最小日照时间	1.5小时	3小时
	纬度范围	55ºsto55ºN
	光控开关灵敏度	50-200Lx
	静态电流	<5mA
	光源	大功率LED光源
	LED寿命	>10万小时以上
	标准闪光模式	莫尔斯编码256种闪光信号灯质（符合IALA或国际标准GB4696-84）
	同步方式（可选）	GPS同步模块可实现多灯无线同步闪光
	遥控遥测（可选）	GSM/VHF通讯模块时（RTU），可作远程监控终端
太阳能光伏组件	类型	单晶硅带有防紫外线，高透光率钢化玻璃护板
	光伏组件功率	峰值电压18V、峰值功率44W（11*4面）
	效率	>14%
电源系统	电池类型	免维护铅酸胶体电池（可选锂电池或磷酸铁锂电池）
	电压	12V
	容量	12AH/10小时放电速率
	充电口	外接快速充电口（可定制）
灯体结构	透镜材料	抗紫外聚碳酸酯PC材料
	灯体材质	不锈钢材质+防腐烤漆工艺
	密封	全部内置，垫圈密封、电池可从上部更换
	外形尺寸	200200540mm
	安装尺寸	底盘尺寸220mm节圆195mm（4*12mm孔）
	重量	<20kg
工作环境	工作温度范围	—40℃
	相对湿度	100%（冷凝）
	防护等级	IP65
